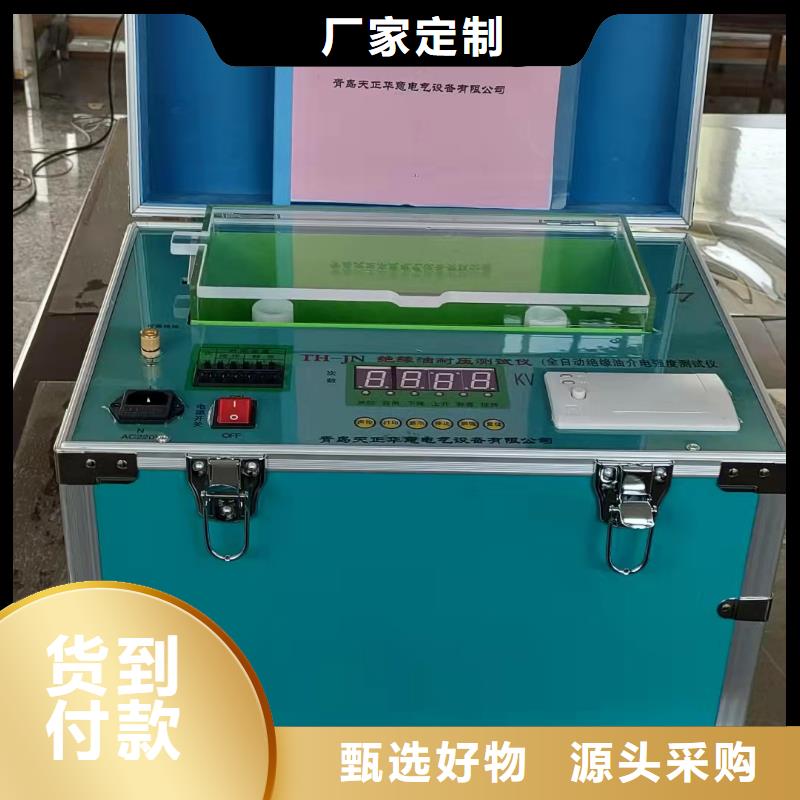

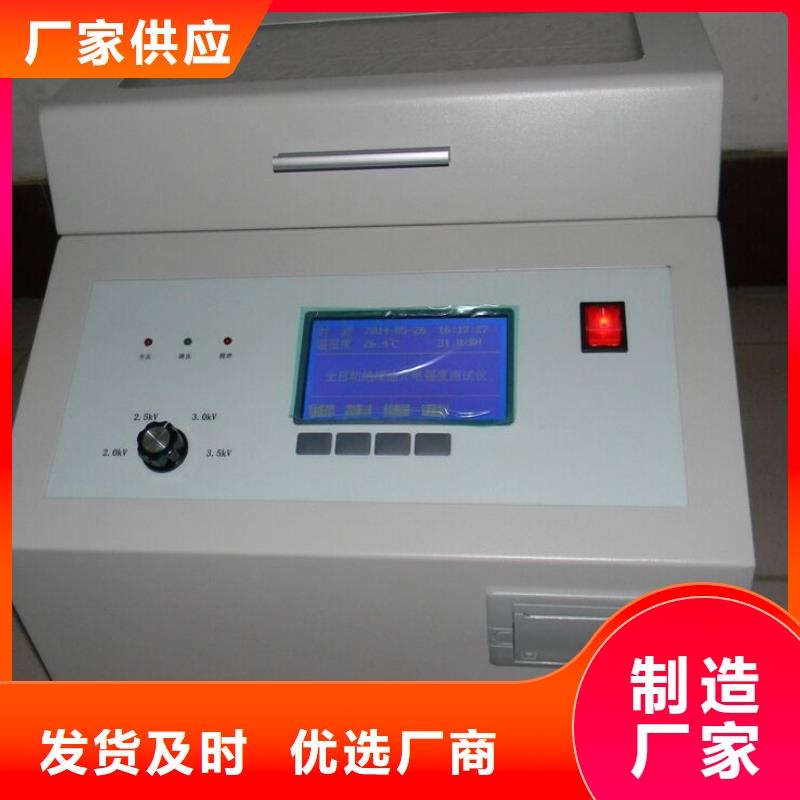

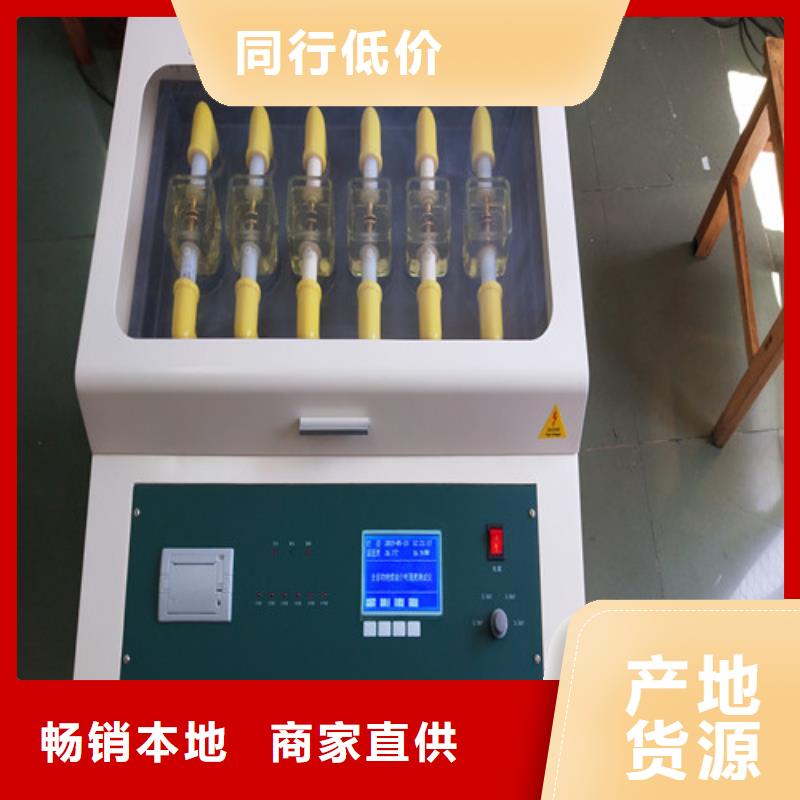

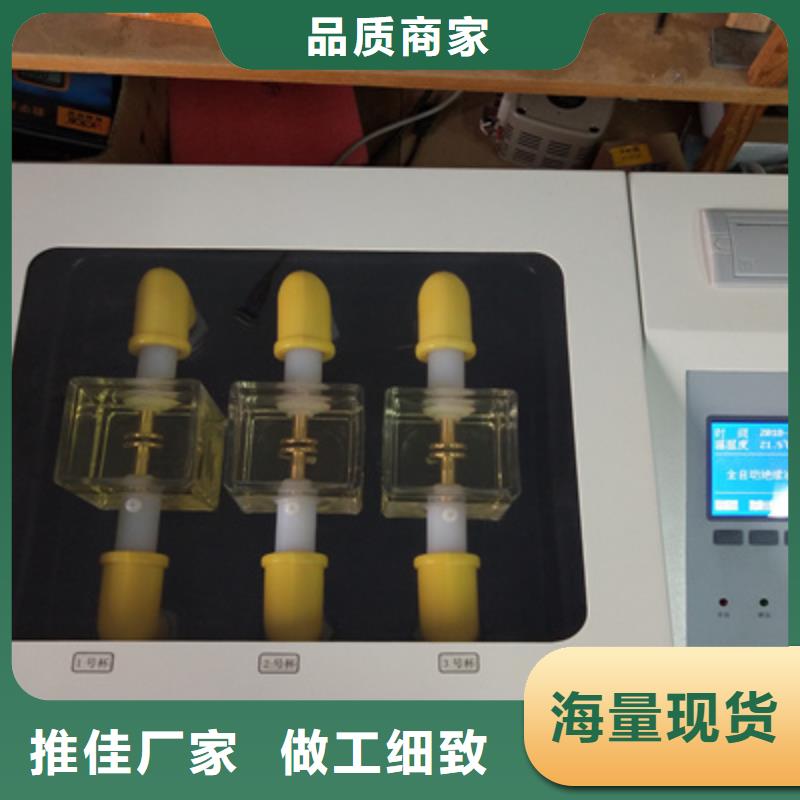

江西景德镇绝缘油介电强度测试仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座良好插接AC 220V 50Hz电源线；10. 电源开关控制仪器电源通断；11. 高压标志提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是60 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面（图4）。图4 杯位选择子页面在图4页面下，按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。
