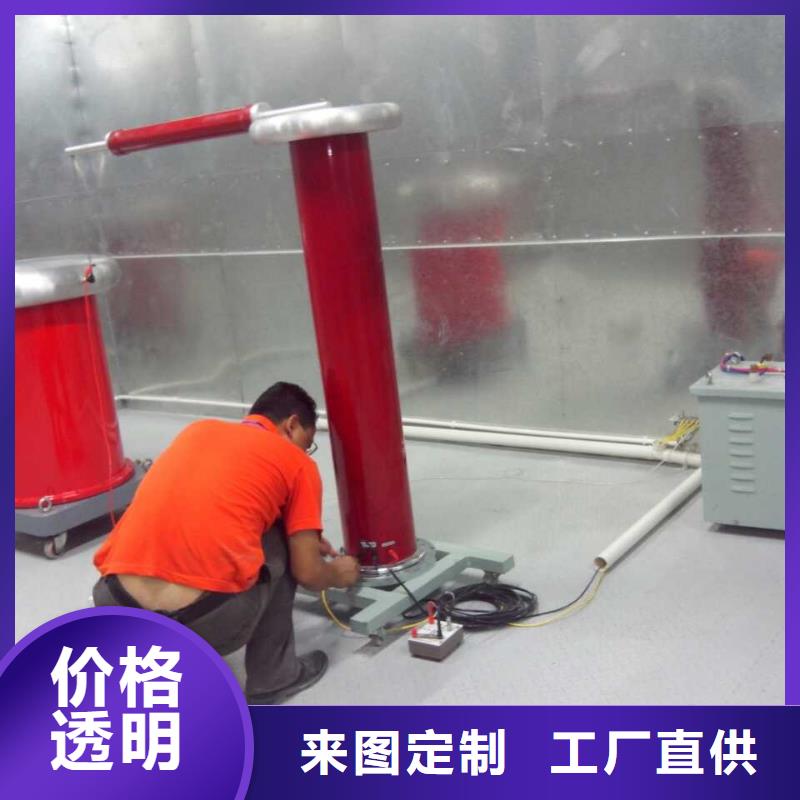

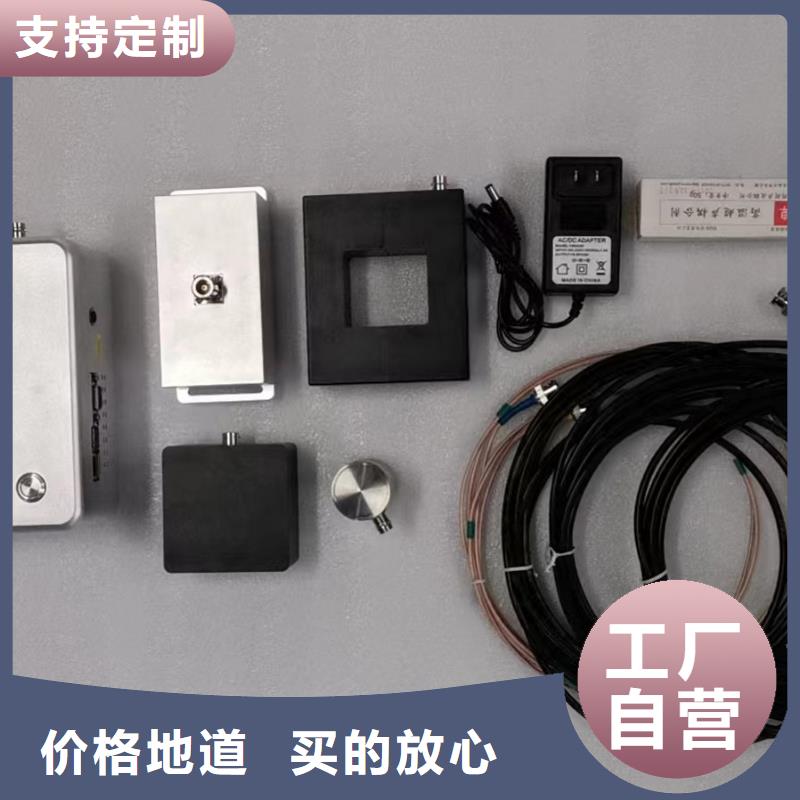

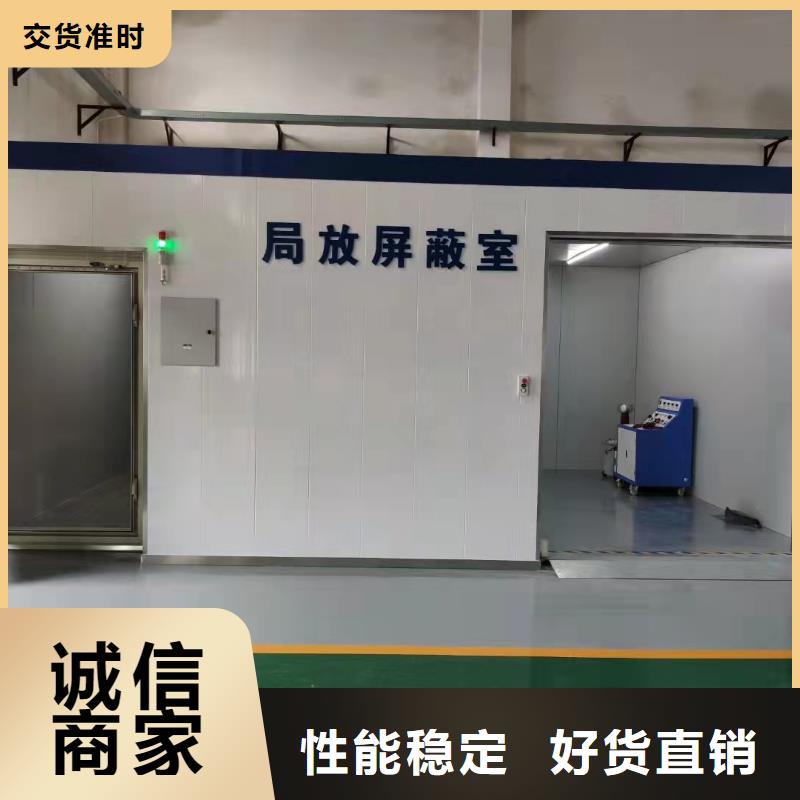

江西九江局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司

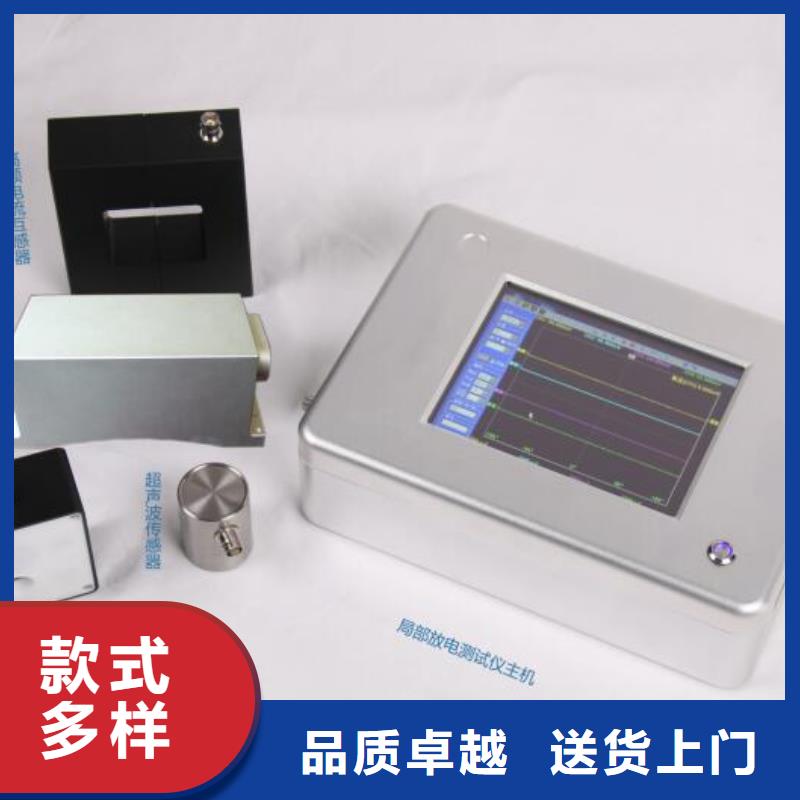

江西九江局部放电检测仪 测量原理暂态地电压当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的传感器布置在开关柜外面进行测量。传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。其测量原理图如下检测原理图超声波 局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。由于被检测对象超声传输介质不同，一般情况下开关柜使用空气超声传感器，和变压器使用接触式超声传感器进行检测。
