异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。

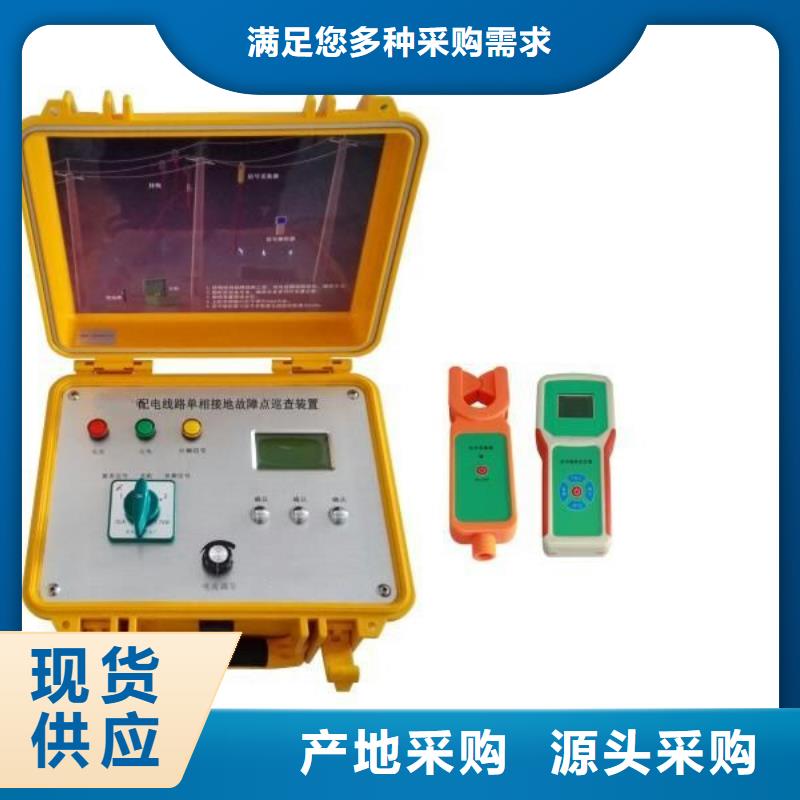

异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g

异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。
