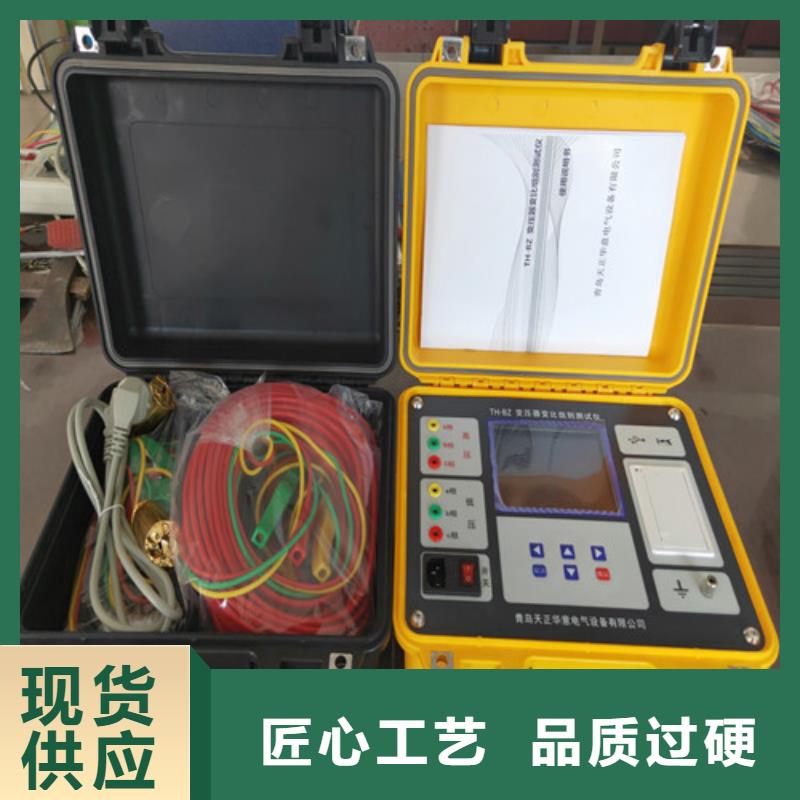

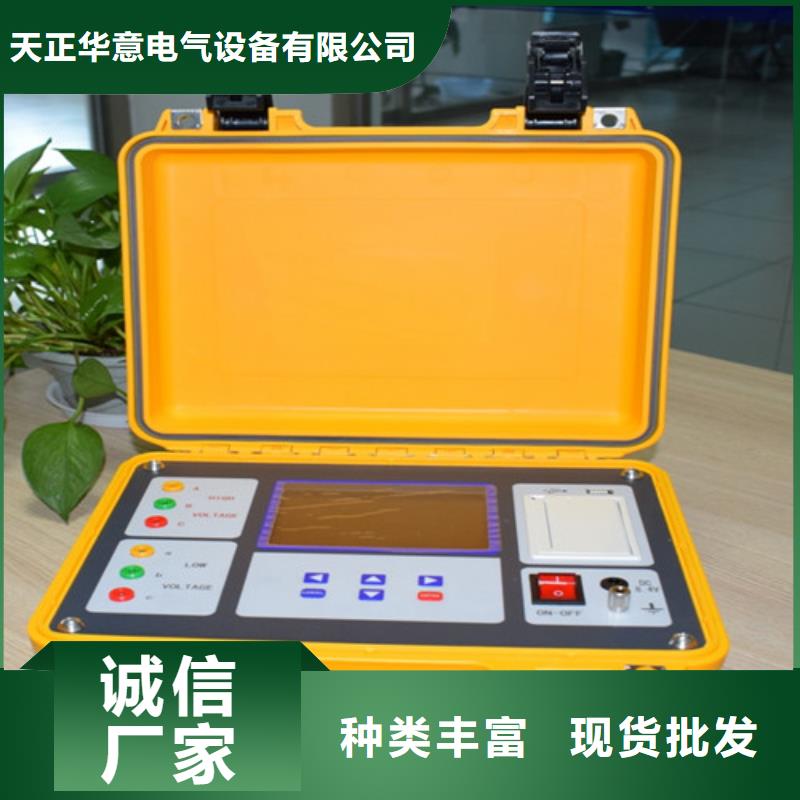

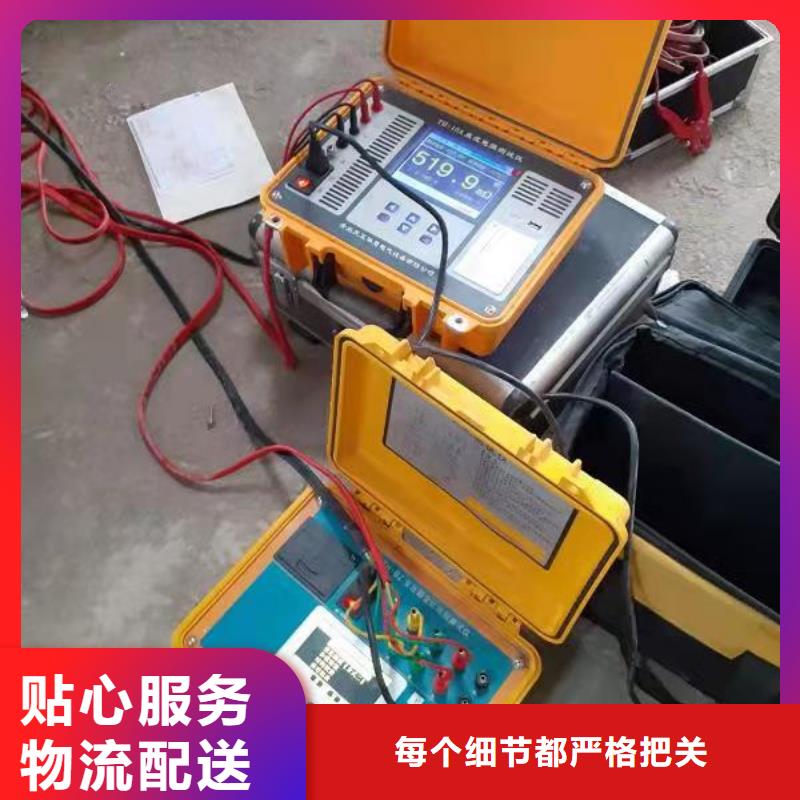

变压器变比测试仪 测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【?】键进入图九的接线提示屏，按照图示接线。图九、单相变压器测试接线提示屏接线完成后按【?】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图十中可见，测试结果包括：单相高压侧电压，单相低压侧电压，实测相角，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。图十、单相变压器测试接线结果屏6．Z型变测试（注：此界面平时不用，做Z型变用三相变压比界面）进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“Z型变压器”测试项按【?】键进入如图十一所示的接线图屏，按照图示要求接线完成后按【?】键，仪器开始 “Z型变压器”自动测试，测试完毕后显示测试结果屏。提示行及测试结果屏如图十二所示。图十一、Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图十二所示屏幕左侧包括：高压侧三相的电压，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。

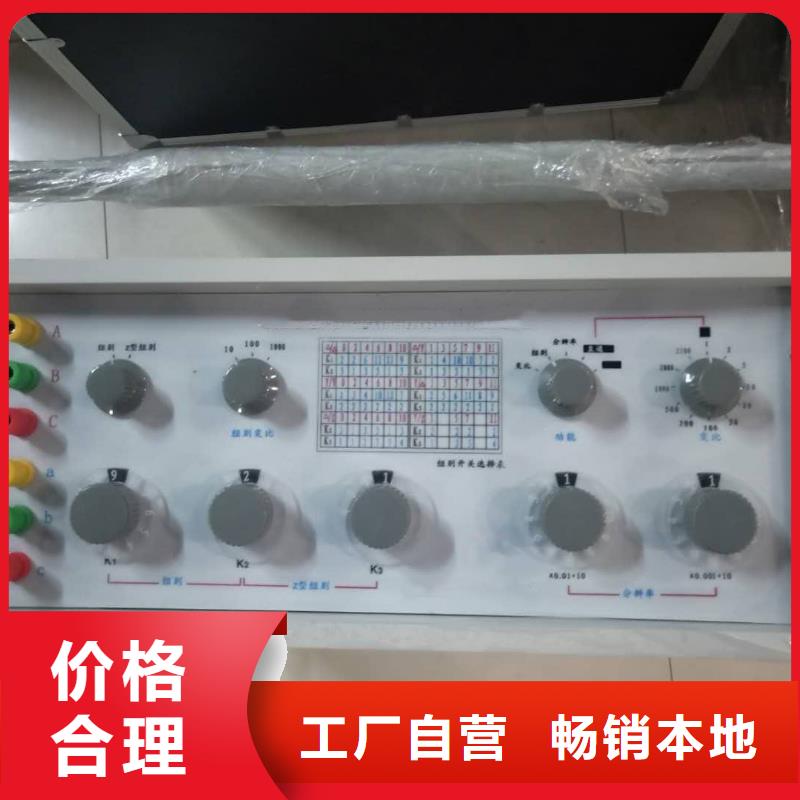

变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0,组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1,组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

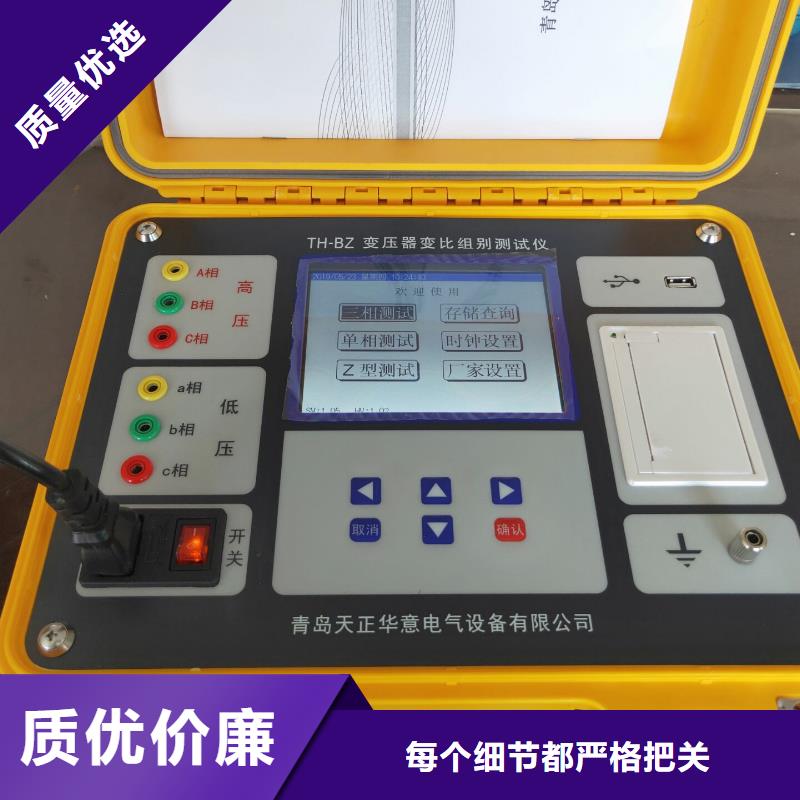

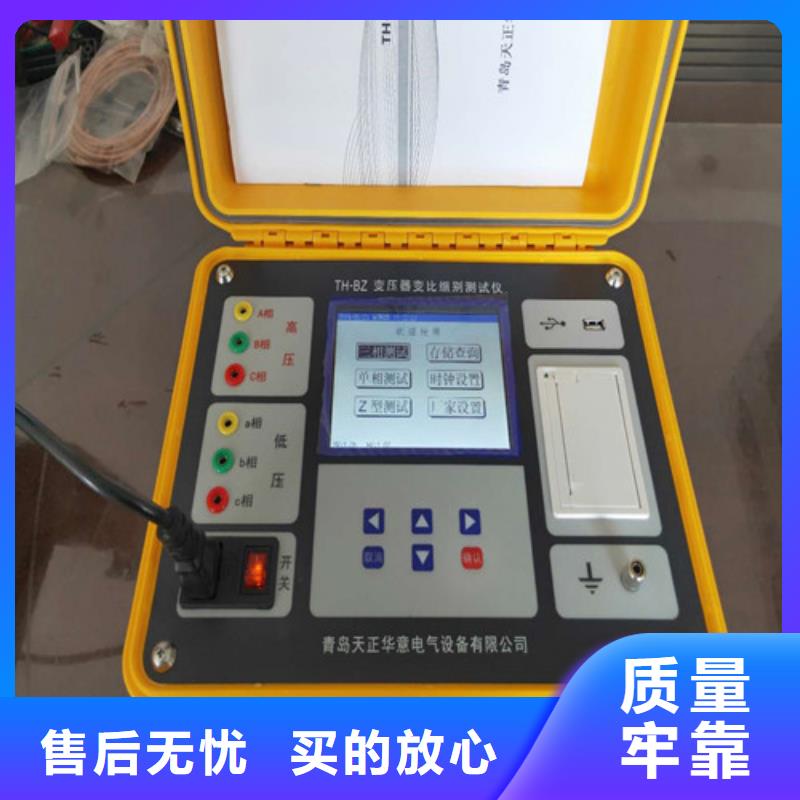

变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。
